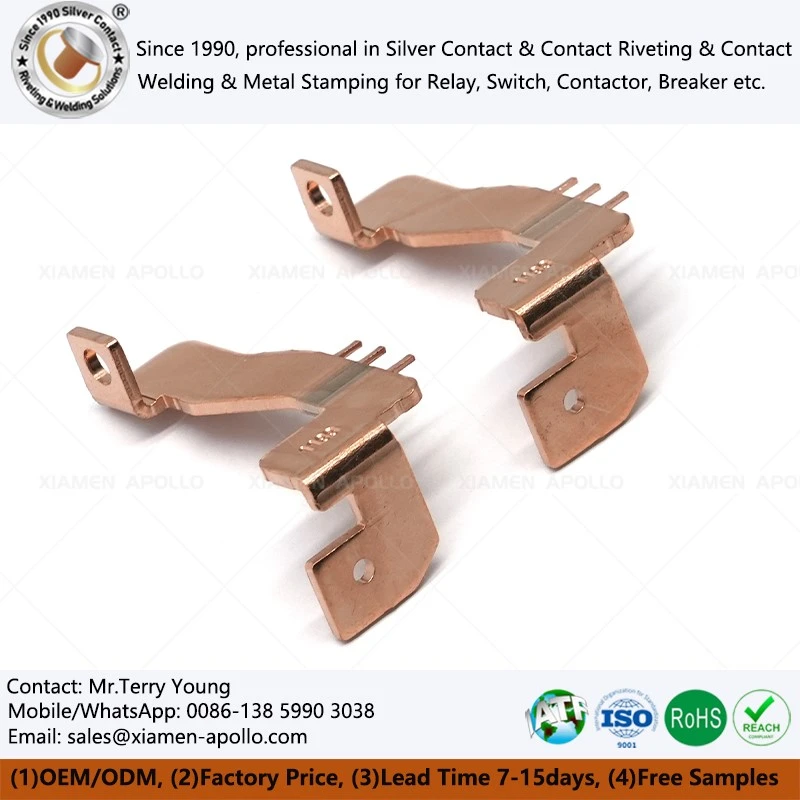

Una derivació de resistència de coure de manganès és un element resistiu de baix -valor que s'utilitza per mesurar el corrent convertint el corrent de càrrega en una petita tensió diferencial d'acord amb la llei d'Ohm (V=IR). Els aliatges resistius de coure de manganès-s'utilitzen quan es requereixen una resistència baixa, un coeficient de resistència de temperatura controlada (TCR), una EMF tèrmica baixa i característiques elèctriques repetibles. Els dissenys de derivació comercials poden assolir valors de resistència en el rang de micro-ohm a miliohm, però la resistència real, la tolerància, el TCR, la potència nominal i els límits tèrmics s'han d'especificar per al disseny individual en lloc d'assumir-se només pel nom de l'aliatge.
Per als conjunts de relés, inclosos els sistemes de relés de tancament, la derivació de coure de manganès EBW per a relés s'ha de tractar com un component-de detecció de corrent associat al circuit de control o mesurament elèctric, no com un component intern universal de cada relé d'enganxament. El seu valor ve determinat per la tensió de detecció requerida, el rang de corrent, la pujada tèrmica, l'embolcall mecànic, el mètode de connexió i l'arquitectura de mesura.
Avantatges bàsics de l'enginyeria de les derivacions de coure de manganès
Les propietats metal·lúrgiques del coure de manganès (manganina) complementen directament les característiques electromagnètiques i mecàniques dels relés de bloqueig, resolent obstacles d'enginyeria crítics relacionats amb la deriva tèrmica i la distorsió del senyal.
- Coeficient de resistència a temperatura ultra baixa (TCR):Els aliatges de manganina presenten una fluctuació mínima de resistència a través dels gradients tèrmics extrems (de -40 graus a +125 graus), garantint sortides estables de microohms que mantenen una precisió de mostreig de dècimes de milióhm per a la mesura de potència de gamma alta.
- Baixa pèrdua d'energia parasitària:Dissenyats per integrar-se amb relés de bloqueig-que només requereixen alimentació durant els estats de commutació-aquestes derivacions de manganina de soldadura per feix d'electrons generen una dissipació tèrmica estàtica insignificant, preservant les mètriques d'eficiència energètica dels dissenys de circuits pesats en espera.
- Integració metal·lúrgica compacta:L'estampació d'estat sòlid i la unió de difusió permeten que aquestes derivacions mantinguin una empremta física mínima, encaixant directament a les carcasses dels relés interns sense augmentar l'embolcall global de la PCB ni requerir un enfonsament de calor auxiliar.
- Mitigació de la interferència electromagnètica (EMI):Les geometries optimitzades proporcionen un rebuig robust dels camps magnètics de freqüència de potència, evitant la diafonia dins de les bobines de relé compactes i garantint una conversió analògica a digital sense soroll.
- Alta tolerància de corrent de sobretensió:Capaces de suportar impulsos tèrmics de curtcircuit elevats i xocs mecànics, aquestes resistències de derivació de manganina per a comptadors elèctrics gestionen sobrecàrregues transitòries sense deformació estructural permanent ni degradació de la resistència.
Shunt de resistència al coure de manganès vs. Trajecte de corrent de coure convencional
| Paràmetre | Shunt de coure de manganès | Conductor de coure convencional |
|---|---|---|
| Propòsit principal | Mesura de corrent controlada | Conducció de potència |
| Resistència | Intencionalment definit i baix | Destinat a ser minimitzat |
| Requisit TCR | Normalment està molt controlat per a la detecció | Normalment secundaris |
| Senyal de tensió | Dissenyat per generar caigudes mesurables | Normalment indesitjable |
| Mesura de corrent | Mesura de derivació directa | Requereix un altre mètode de detecció |
| Disseny tèrmic | (I^2R) s'ha d'avaluar | Normalment se centra en la pèrdua del conductor |
| Control del punt de sentit | Important en dissenys de precisió | Generalment no aplicable |
| Selecció de material | Aliatge resistent | Coure d'alta conductivitat utilitzat habitualment |
| Enfocament típic del disseny | Precisió + estabilitat tèrmica | Baixa pèrdua + capacitat de corrent |
Els dos materials no s'han de jutjar simplement per la conductivitat elèctrica. Un shunt està dissenyat intencionadament per tenir una resistència coneguda, mentre que un conductor de coure està dissenyat generalment per minimitzar la resistència.
Consulteu els nostres enginyers elèctrics avui mateix

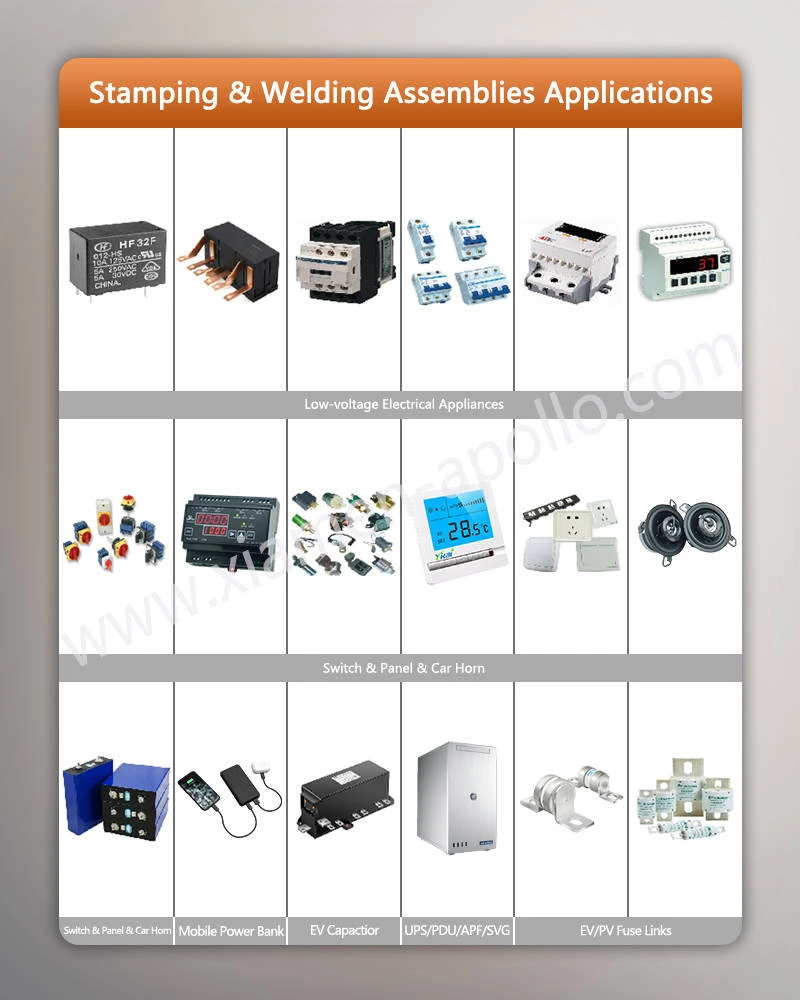

Ecosistemes d'aplicació primària i integració de sistemes de derivació de soldadura per bigues E{0}
Com que els shunt de resistència de soldadura per feix d'electrons funcionen com a components interns, la seva fiabilitat determina el sostre funcional del relé amfitrió en mercats verticals exigents.
| Sector d'aplicacions | Integració del dispositiu amfitrió | Repte d'enginyeria primària abordat |
|---|---|---|
| Smart Grid i comptadors AMI | Comptadors d'energia intel·ligents, relés de desconnexió | Desviació de calibratge a llarg termini i precisió de mesura de grau de facturació sota càrrega contínua. |
| Nous Sistemes Energètics | Piles de càrrega de vehicles elèctrics, inversors solars | Corrents de sobrecàrrega de corrent continu elevats, protecció de sobrecàrrega tèrmica i resposta transitòria ràpida. |
| Automatització industrial | Controladors lògics programables, arrencadors de motor | Immunitat al soroll de commutació d'alta freqüència i feedback estable en entorns durs. |
| Aeroespacial i Defensa | Unitats de distribució d'energia aviònica | Restriccions de pes estrictes, baixa potència dissipada i alta resistència a les vibracions. |
| Equipament mèdic | Fonts d'alimentació de ressonància magnètica d'alt voltatge | Zero interferències electromagnètiques i fiabilitat absoluta de les dades per a la seguretat del pacient. |
Automatització industrial i xarxes intel·ligents
Dins de les línies de fabricació automatitzades i les xarxes de distribució intel·ligents, les derivacions de coure de manganès proporcionen retroalimentació analògica-en temps real als relés de bloqueig. En capturar els diferencials de corrent instantània, el sistema executa un aïllament ràpid del circuit durant les condicions de falla, protegint els equips de capital aigües avall de sobrecàrregues catastròfiques.
Infraestructura de recàrrega d'energies renovables i vehicles elèctrics
Les piles de càrrega de CC d'alta potència-i les caixes combinadores fotovoltaiques sotmeten els components interns a un fort estrès tèrmic i elèctric. La derivació de manganina per a una fase proporciona la linealitat necessària i la capacitat de corrent alta-per controlar els fluxos de càrrega de diversos-cents-amperes sense saturar el circuit de mesura.
Preguntes freqüents sobre la resistència de derivació de soldadura per feix d'electrons
Quin valor de resistència s'ha de seleccionar per a una resistència de derivació de soldadura per feix d'electrons?
Seleccioneu la resistència entre la tensió de detecció necessària i el corrent màxim utilitzant (R=V/I) i, a continuació, verifiqueu (I^2R) la pèrdua de potència, l'augment de temperatura, el TCR i el rang d'entrada de l'amplificador. El valor de la resistència s'ha de concretar a partir del disseny elèctric i tèrmic complet.
Com es determina el gruix d'un Shunt Copper per a un comptador d'energia?
El gruix es determina a partir de la resistència, la resistivitat de l'aliatge, la densitat de corrent, el rendiment tèrmic, les dimensions mecàniques i les limitacions de fabricació. No el seleccioneu només en funció del corrent, perquè la geometria afecta directament tant la resistència com la dissipació de calor.
Pot una fàbrica de la Xina proporcionar una resistència de derivació personalitzada de comptadors d'electricitat per a aplicacions de relés i EV?
Sí. Una fàbrica qualificada pot desenvolupar construccions de derivació estampades, conformades, mecanitzades o soldades segons la resistència, el corrent, la tolerància, les dimensions, la configuració de terminals i els requisits de prova. Els dibuixos OEM i les especificacions elèctriques s'han de subministrar abans de la cotització i l'aprovació de la mostra.
contacteu amb nosaltres
Si el vostre{0}}disseny de detecció actual requereix unShunt de resistència al coure de manganèsamb resistència controlada, TCR baix, geometria terminal definida, processament de metalls de precisió i traçabilitat de producció, envieu el dibuix, el valor de la resistència, el corrent continu/pic, la temperatura de funcionament i el volum anual per a la revisió d'enginyeria. Aleshores podem avaluar mostres en funció de les especificacions elèctriques i mecàniques requerides.
