Els accessoris d'alumini per al muntatge solar són components estructurals utilitzats per assegurar els mòduls fotovoltaics i connectar estructures de muntatge. Per a la majoria de projectes convencionals, l'alumini 6063-T5 és una opció de material habitual perquè la seva combinació de baixa densitat, resistència a la corrosió i mecanització admet maquinari de muntatge lleuger; el grau final del material, el tremp i el tractament superficial s'han d'especificar segons l'entorn del projecte i els requisits mecànics.
El sector dels accessoris de muntatge solar s'ha desenvolupat al costat de la ràpida expansió de les instal·lacions fotovoltaiques. L'activitat de fabricació es concentra a regions amb capacitat establerta de processament, estampació, fosa a pressió, mecanitzat CNC i-de superfícies d'alumini. Els productes inclouen pinces de mòduls, suports de muntatge, connectors i altres accessoris estructurals d'alumini, amb requisits de producció que varien segons la geometria del marc del mòdul, la configuració del rail, el mètode d'instal·lació i l'exposició ambiental.
Per als equips d'adquisició i enginyeria, la qüestió clau no és simplement si es pot produir un accessori d'alumini. Els factors crítics són l'estat del material, el control dimensional, l'estabilitat de conformació, la geometria de la interfície, el tractament superficial i el rendiment mecànic sota la càrrega real d'instal·lació.
Selecció de material per a accessoris de suport fotovoltaic d'alumini
L'alumini 6063-T5 s'utilitza àmpliament per a components de muntatge d'alumini on es requereix un equilibri entre pes, resistència a la corrosió i rendiment de processament. Les característiques d'extrusió d'aquest aliatge també el fan adequat per a perfils i components que requereixen posterior tall, perforació, estampació o mecanitzat.
La selecció del material ha de tenir en compte:
- Grau i temperament d'aliatge d'alumini
- -Secció transversal del component i geometria-de càrrega
- Zona de contacte amb el marc del mòdul fotovoltaic
- Exposició a la humitat i temperatura exteriors
- Condicions costaneres o de ruixat-sal
- Sistema de tractament de superfície-necessari
- Compatibilitat amb elements de fixació-d'acer inoxidable i metalls adjacents
Per a instal·lacions fotovoltaiques costaneres o altres entorns amb una exposició elevada al clorur, el control de la corrosió és més important. Els components d'-acer inoxidable es poden seleccionar per a peces específiques altament exposades, mentre que els accessoris de suport fotovoltaic d'alumini requereixen una especificació de tractament-de superfície adequada. Per tant, la selecció del material s'ha de basar en el sistema de muntatge complet i no només en l'accessori.
Processos de conformació i fabricació de suports de muntatge d'alumini

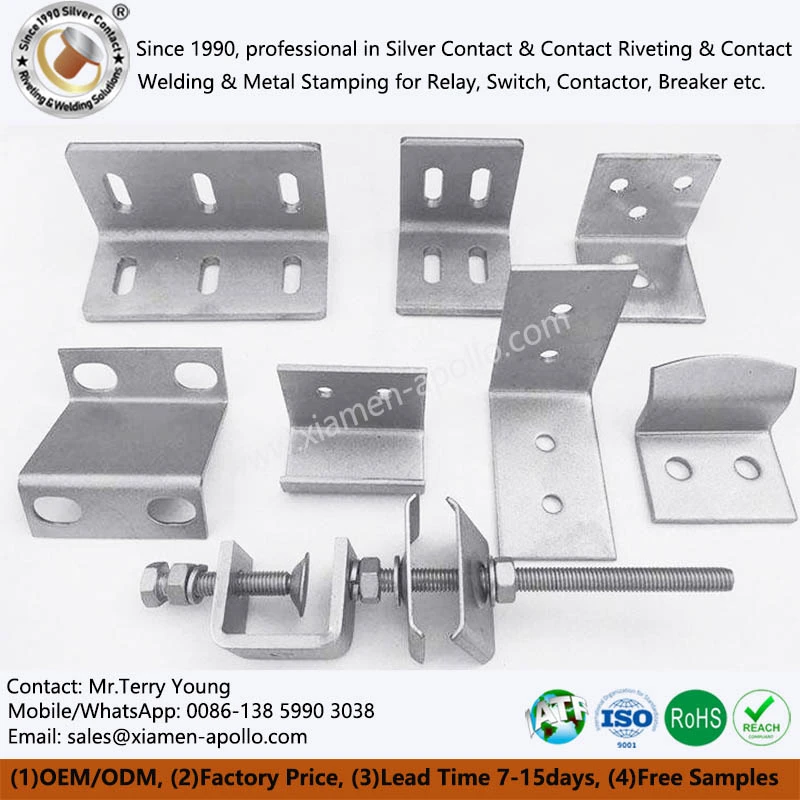

L'estampació s'adapta al suport de muntatge de senyals d'alumini polit premium i components estructurals estandarditzats. L'eina controla el perfil de conformació, la posició del forat i la repetibilitat, de manera que és adequat per a la producció de grans-volums on la geometria del component es manté estable.
La fosa a pressió és aplicable quan l'accessori conté una geometria tridimensional més complexa-que és difícil d'obtenir mitjançant l'estampació convencional. Pot integrar costelles, bocs i altres característiques estructurals en un sol component, però el disseny d'eines i el control del procés de fosa-afecten directament l'estabilitat dimensional i la qualitat de la superfície.
El mecanitzat CNC es pot utilitzar per a components o operacions secundàries que requereixen dimensions controlades dels forats, superfícies de muntatge, rosques o altres característiques definides per dibuix-. És especialment útil per a prototips, producció de baix-volum i operacions de precisió de post-formació.
El dibuix de fabricació ha de definir les dimensions crítiques, les referències de dades, les ubicacions dels forats, les especificacions de la rosca, les toleràncies permeses i els requisits de tractament de superfície-. Aquests paràmetres proporcionen una base mesurable per a la inspecció entrant i el control de qualitat de la producció.
Consulteu els nostres enginyers elèctrics avui mateix
Suport de paret d'alumini: control de qualitat i requisits del projecte
La precisió dimensional afecta directament la interfície entre el suport de paret d'alumini i el marc del mòdul fotovoltaic. Un espai lliure excessiu pot reduir l'estabilitat de la subjecció, mentre que un espai lliure insuficient pot interferir amb el muntatge i augmentar la força d'instal·lació. Per tant, un requisit d'espai lliure establert, com ara Menor o igual a 0,5 mm, s'ha de tractar com una especificació de projecte o dibuix, tret que l'estàndard del sistema de muntatge- aplicable ho defineixi explícitament.
La verificació mecànica és igualment important. Els suports de muntatge de panells solars d'aliatge d'alumini estan sotmesos a forces de subjecció estàtiques i càrregues ambientals durant el servei, incloses les forces i vibracions induïdes pel vent-. Un requisit de tracció de 1500 N, quan especifiqui el projecte o la norma aplicable, s'hauria de verificar mitjançant un mètode de prova definit en lloc de presentar-se com un requisit universal per a cada accessori de muntatge d'alumini.
Una seqüència pràctica de-control de qualitat inclou:
- La inspecció del material entrant - verifica el grau, el tremp i la documentació del material de l'aliatge.
- La primera -inspecció de la peça- comproveu les dimensions crítiques amb el dibuix d'enginyeria abans de la producció en volum.
- En el-control dimensional del procés - monitoreu la formació, la posició del forat, el gruix i altres dimensions CTQ.
- La-inspecció del tractament de superfícies - verifica els requisits de recobriment o anodització segons el procés especificat.
- Les proves mecàniques - realitzen proves de tracció, d'extracció-, de subjecció o altres proves especificades mitjançant el mètode definit-projecte.
- La inspecció final - confirma les dimensions, l'aspecte, l'estat de la rebava, l'embalatge i la quantitat abans de l'enviament.
contacta amb nosaltres
Per a l'aprovisionament urgent de projectesAccessoris d'alumini per a muntatge solar, envieu el dibuix aprovat i el volum requerit per a la revisió directa del grau d'alumini, la ruta de conformació, les eines, el tractament superficial i la capacitat de producció.
