L'acer laminat en fred (CRS) estampat amb precisió per a la coberta de protecció EMI de relés proporciona aïllament de compatibilitat electromagnètica (EMC) i rigidesa estructural per a relés de potència d'alta densitat, garantint la contenció magnètica amb estabilitat dimensional de CpK superior o igual a 1,33 en la producció de milions de peces.
Característiques del material i metal·lúrgia de l'acer laminat en fred en coberta de relé de xapa

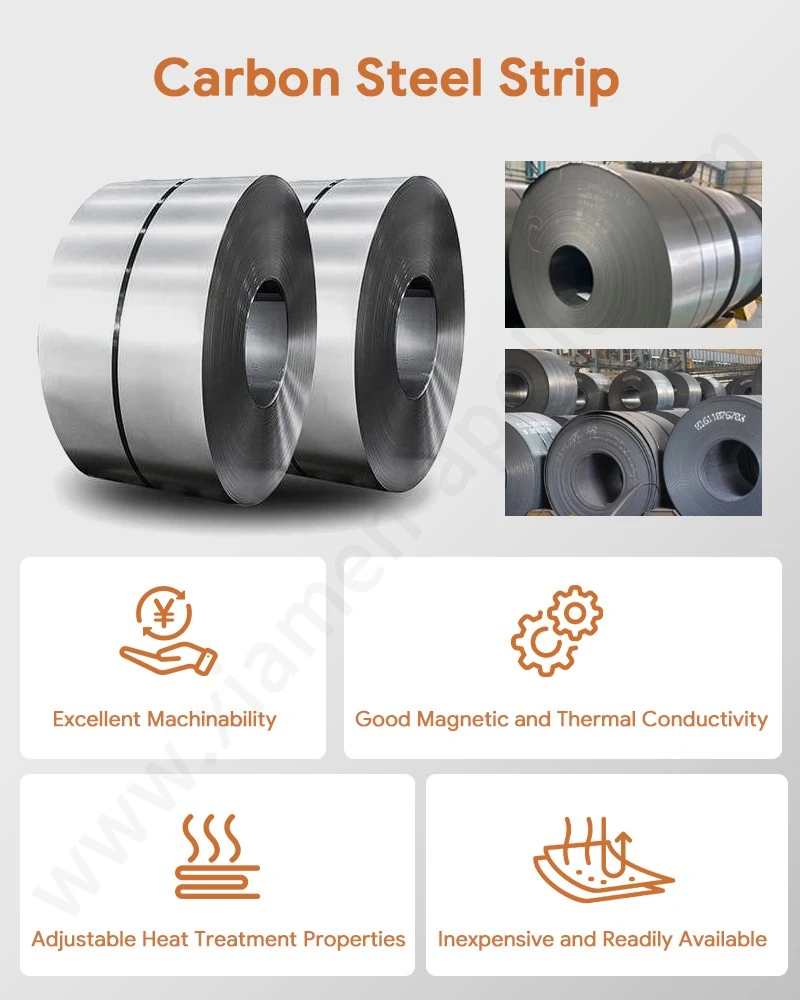

L'acer laminat en fred utilitzat per a les cobertes i tancaments de relés de xapa es fabrica mitjançant la reducció contínua en fred de bobines laminats en calent decapades per sota de la temperatura de recristal·lització. Aquest procés de treball en fred elimina l'escala superficial, donant toleràncies de gruix ajustades, textures superficials llises i propietats mecàniques uniformes necessàries per a l'estampació de matrius progressiva complexa.
D'acord amb l'estàndard nacional GB/T 710-2008 (equivalent a les especificacions comercials de xapa d'acer al carboni laminat en fred), els graus comercials inclouen SPCC, SPCD i SPCE. La selecció del grau correcte determina la conformabilitat i la integritat estructural de la coberta metàl·lica estampada durant les operacions d'estampació d'alta velocitat.
| Grau d'acer | Resistència a la tracció (Rm min, MPa) | Elongació (A min, %) | Aplicació primària en components de relé |
|---|---|---|---|
| SPCC (comercial) | 270 | 32 | Tancaments exteriors de relé estàndard, cobertes planes i llaunes de blindatge rectangulars bàsics. |
| SPCD (dibuix) | 270 | 36 | Llaunes d'escut de relés d'embutició profunda que requereixen una formació de brida moderada i radis de cantonada. |
| SPCE (Dibuix profund) | 260 | 40 | Complexos blindatges EMI de relés de PCB integrats amb embussos profunds i pestanyes de bloqueig de diverses etapes. |
Mètriques de control de qualitat i estàndards de rendiment de polvorització de sal de la coberta d'escut estampada amb precisió
Qualificar l'acer laminat en fred per a aplicacions de relés elèctrics d'alta fiabilitat requereix un estricte compliment dels criteris físics i de superfície. La integritat de la superfície ha de romandre lliure de micro-esgarrapades, sagnies i voltes per evitar fuites de flux magnètic localitzats i una adhesió de passivació no uniforme.
To withstand aggressive industrial operating environments, Precision Stamped Shield Covers undergo chemical passivation or electrostatic powder coating. Certified finished parts achieve >500 hores de resistència a l'esprai de sal neutre que compleix amb ASTM B117, evitant la formació d'òxid vermell i la degradació del rendiment d'aïllament magnètic durant un cicle de vida operatiu de 15 anys.
La repetibilitat dimensional es manté mitjançant la inspecció òptica automatitzada (AOI) juntament amb el control de procés estadístic (SPC). Els paràmetres de la premsa d'estampació es regulen per mantenir les toleràncies de l'angle de flexió dins de ± 0,5 graus i la precisió del pas del forat dins de ± 0,005 mm, garantint una integració mecànica perfecta a la carcassa de metall recoberta en pols.
Consulteu els nostres enginyers elèctrics avui mateix
Avantatges de l'enginyeria en la fabricació de relés d'alt volum
L'ús de la coberta de relé equilibra la permeabilitat magnètica, la resistència mecànica i la rendibilitat. En comparació amb l'acer inoxidable austenític, l'acer laminat en fred amb baixes emissions de carboni ofereix propietats favorables de derivació magnètica, atenuant eficaçment els camps magnètics dispersos generats per contactes de commutació d'alta intensitat en relés d'automoció i industrials.
Durant l'estampació progressiva, els algorismes de compensació de retorn elàstic es dissenyen directament en el disseny de l'eina per tenir en compte les variacions de la força elàstica del material. Això garanteix que les pestanyes de bloqueig i les brides de presa de terra mantinguin una força de subjecció constant contra les bases del relé, evitant les microvibracions i el xoc de contacte sota perfils d'alta vibració regulats per IEC 60947.
