En l'automatització industrial d'alta densitat i els sistemes avançats de distribució d'energia, els relés de tancament magnètic utilitzen imants permanents i acoblaments magnètics per aconseguir un enganxament biestable sense una activació contínua de la bobina. Tanmateix, el funcionament adjacent a transformadors d'alta potència, accionaments de freqüència variable i circuits de commutació en paral·lel exposa aquests components a camps magnètics dispersos greus. Els conjunts no apantallats pateixen un rebot de contacte erràtic, una deriva de saturació magnètica i errors de commutació no desitjats. L'enginyeria d'una coberta especialitzada de relé EMI Shield proporciona una derivació de flux magnètic crític i protecció ambiental. Construïda mitjançant l'estampació progressiva d'alta precisió i l'optimització avançada del material, la nostra fàbrica d'origen ofereix una estabilitat dimensional i compatibilitat electromagnètica (EMC) excepcionals per als fabricants d'equips elèctrics de nivell 1 globals.
Vulnerabilitats de camp magnètic perdut en relés de tancament industrials amb protecció de coberta de relé
Mantenir un enganxament biestable fiable depèn de preservar l'equilibri magnètic intern entre l'imant permanent i la bobina electromagnètica. La interferència electromagnètica externa (EMI) distorsiona aquest circuit intern, donant lloc a fallades funcionals que es poden eliminar amb estructures de carcassa de relés dissenyades correctament.
- Interceptació de flux perdut: Les càrregues inductives properes generen camps magnètics alterns que penetren a les carcasses dels relés sense blindatge, alterant la força de retenció de l'armadura interna. Una-coberta de protecció de relés ajustada amb precisió bloqueja el flux extern dispers i estabilitza la distribució interna del camp magnètic.
- Fals disparament i inversió de l'estat: els pics magnètics externs poden desencadenar prematurament la saturació del nucli, forçant operacions de commutació no desitjades o desactivant els mecanismes de desconnexió remota a les xarxes elèctriques intel·ligents.
- Diafonia bidireccional: Els dissenys densos de PCB i els panells de control de múltiples relés corren el risc d'interferències bidireccionals, on els polsos d'accionament del relé pertorben la microelectrònica i els sensors adjacents.
- Degradació tèrmica i ambiental: Les unitats sense blindatge que operen en entorns industrials amb alta vibració i pols s'enfronten a un desgast mecànic accelerat i a l'oxidació dels camins magnètics interns.
Disseny estructural i principis de maniobra magnètica de la coberta protectora del relé
Una coberta de protecció de relés eficaç requereix un ajustament mecànic precís i propietats magnètiques suaus optimitzades per aïllar completament el nucli del relé.
Components del muntatge estructural

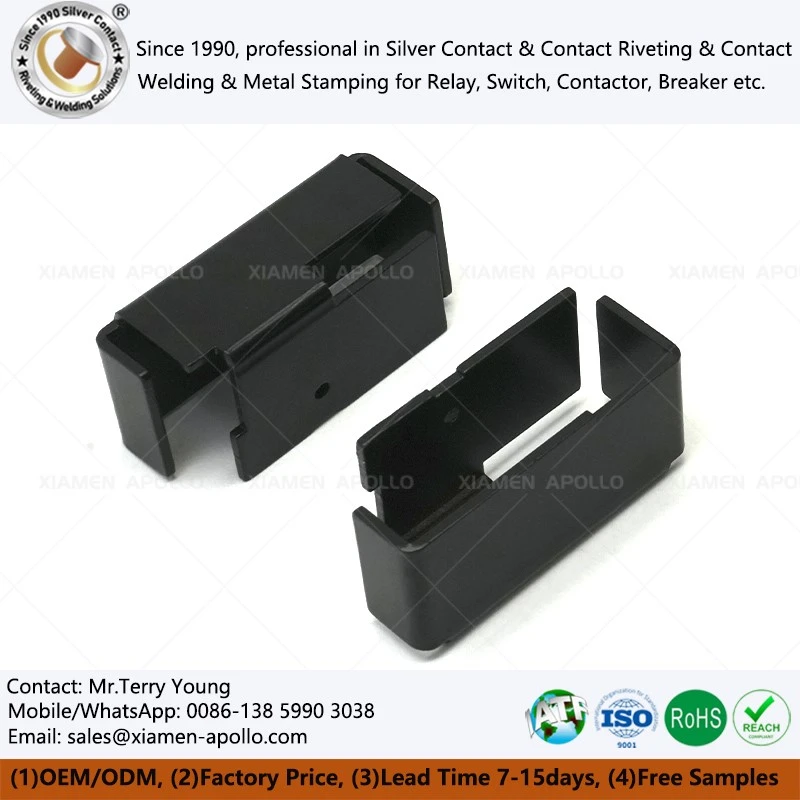

- Carcassa del relé principal: Format mitjançant estampació profunda i estampació progressiva, que engloba completament la bobina magnètica, el nucli i l'armadura del relé sense perdre espai de control intern.
- Pestells de retenció integrats: Panys mecànics dissenyats amb precisió que subjecten la coberta fermament a la carcassa del relé per evitar que s'afluixin les vibracions.
- Capa de segellat tampó: Disposicions d'amortiment intern que minimitzen les microvibracions mecàniques mentre segellen contra la pols de l'aire i la humitat ambiental.
Mecanisme de derivació de flux magnètic
El recinte metàl·lic del relé utilitza materials magnètics suaus d'alta permeabilitat, la resistència magnètica dels quals és significativament inferior a l'aire o als buits del relé intern. Quan el flux magnètic extern incideix sobre la carcassa exterior, les línies de força es desvien al llarg de les parets del recinte d'alta permeabilitat en lloc de penetrar al nucli intern. Això crea una gàbia magnètica segura semblant a Faraday, que protegeix el flux de retenció de l'imant permanent.
Consulteu els nostres enginyers elèctrics avui mateix
Anàlisi comparada de materials per a cobertes de blindatge electromagnètic
La selecció de la matèria primera correcta és vital per equilibrar l'eficiència del blindatge magnètic, la resistència mecànica i el cost de fabricació de la coberta d'escut electromagnètic en la producció en volum.
| Classificació de materials | Permeabilitat inicial (μᵢ) | Inducció de saturació (Bs) | Resistència a la tracció (MPa) | Aplicació industrial primària |
|---|---|---|---|---|
| Acer al carboni laminat en fred (SPCC/Q195) | μᵢ Major o igual a 300 | 1.2‑1.5 T | 270-410 MPa | Interruptors industrials MCCB, comptadors intel·ligents, mòduls de relés de gran volum |
| Permalloy (aliatge de ferro i níquel 1J85) | μᵢ Major o igual a 30000 | 0.75 T | 450-600 MPa | Relés aeroespacials de precisió, sensors de comunicació mèdica d'alta sensibilitat |
| Acer al silici (orientat al gra laminat en fred) | μᵢ Major o igual a 2000 | 1.9 T | 300-500 MPa | Contactors de xarxa d'alta potència, sistemes d'automatització industrial de gran resistència |
Estampació progressiva de matrius i control de qualitat de fabricació de la coberta de protecció EMI
Aconseguir una repetibilitat dimensional estricta en milions de cobertes d'escut EMI requereix un control rigorós del procés sota els estàndards de qualitat IATF 16949.
- Eines progressives de precisió: Les matrius multiestació realitzen l'estampació, la perforació i l'embutició profunda en un sol traç per a la coberta metàl·lica per als components del relé d'enganxament magnètic, mantenint la uniformitat del gruix de la paret i les alçades de rebaba per sota de 0,02 mm.
- Compensació de retorn elàstic: La geometria de l'eina simulada per ordinador compensa el retorn elàstic del material en acer baix en carboni, garantint un pas constant dels forats de muntatge i angles de forma (± 0,5 graus) per a perfils d'estampació de carcassa de blindatge EMI estandarditzats.
- Tractament superficial i anticorrosió: El recobriment en pols electrostàtica o les capes de passivació ofereixen més de 500 hores de resistència a l'esprai de sal neutre (NSS) segons ASTM B117, evitant l'oxidació vermella en entorns de serveis públics humits.
- Control estadístic de processos (SPC): Els sistemes d'inspecció òptica automatitzats controlen les dimensions crítiques, garantint un índex de capacitat de procés de CpK superior o igual a 1,33 per a tirades de producció en volum.
contacta amb nosaltres
Per a una revisió d'enginyeria immediata, envieu elCoberta de protecció EMI del relédibuix o mostra física juntament amb el grau d'acer requerit, el gruix de la xapa, les especificacions del recobriment, les toleràncies crítiques, el volum anual i les condicions de prova magnètica. L'equip de producció pot avaluar la viabilitat de l'estampació, els requisits d'eines, el control del recobriment, els punts d'inspecció i la producció de mostres abans del llançament del volum.
